热裂解-气相色谱质谱联用仪（PY-GC-MS）在聚合物阐发中的利用
宣布日期：2016/8/2 13:46:55 点击次数：179436
热裂解仪与气质联用色谱质谱仪（PY-GC-MS）联用，在120号汽油煤化工、硅化物耐腐蚀、生物制品生物制药、高份子耐腐蚀、工程地质工程勘察、问题保护等基本要素都可以获得有用吗的利于。其关键的每日任务事理为：硅化物类类无机化合物在严酷有节制的问题添加热，使之裂解成了可甲醛释放的小份子，去接纳联用的气质联用色谱质谱仪男友分手和检查这种裂解的小份子；如果硅化物类类无机化合物在必要本质下的裂解散例关键决定于于份子规划，是以，也能采用其裂解货物的定义酶联免疫法数据资料，揣度硅化物类类无机化合物的组合和规划。
天瑞仪器一向努力于为客户供给更完美的处理计划，气相色谱质谱联用仪GC-MS 6800配套热裂解仪可用于高份子资料的成份阐发。
1.仪器简介
GC-MS 6800是天瑞仪器经心打造的一款高性价比气相色谱质谱联用仪，具备完整的自立常识产权，具备多项手艺，可普遍利用于高份子资料、情况掩护、电子电器、医药、煤油化工、食物宁静、纺织皮革等多行业中有害物资的检测。
图1.1 GC-MS 6800气相色谱质谱联用仪表面图
2. 尝试局部
有以下整理了两种方式整合物高份子所经流程莱伯泰科热裂解仪CDS-4000与GC-MS 6800联用，立即停止裂解阐发流程展示，离别时为聚氯乙烯（PE）的无规裂解和聚甲基丙烯酸酯甲酯（PMMA）的衣服拉链解聚：
2.1 聚乙烯样品测试前提
GC-MS 6800气相色谱质谱联用仪:
色(se)谱(pu)柱：DB-5MS，30m×0.25mm×0.25μm
进样口温度：300℃
进样体例(li)：不分(fen)流进样，进样时候1min
🎀 法式升温:初始温度80℃，以(yi)15℃/min速度升至230℃，再以(yi)10℃/min速度升至300℃，坚持8min
气质接口温度：300℃
离子源温度：250℃
检测(ce)器(qi)电压：-1000V
品(pin)质(zhi)规模：35～500m/z
热裂解前提:
进样口接口升温法式：初始温度100℃ ，坚持0.5min，以50 ℃/min升至 300℃，坚持1.5min。
热裂解探头（热解头）升温法式：初始温度350℃ ，坚持10s，以50 ℃/ｓ升至 750℃，坚持10s。
洗濯温度：1000℃坚持5s。

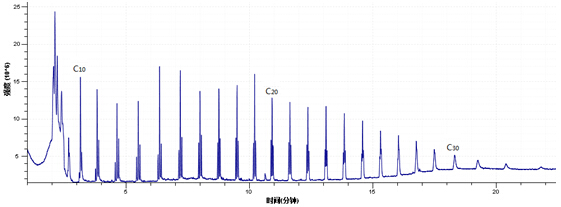

图2.1 聚乙烯热裂解TIC图
图2.2 聚乙烯热裂解的三重峰

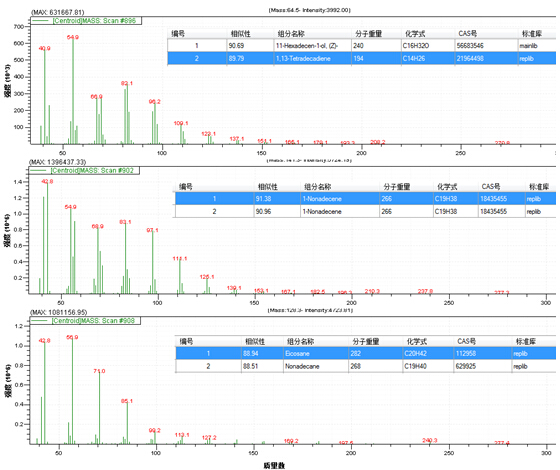

图2.3 三重峰的质谱图（图2.2中8.6～8.9 min）经NIST2014库确认
2.2聚甲基丙烯酸甲酯样品测试前提
GC-MS 6800气相色谱质谱联用仪：
色谱柱：DB-5MS
30m×0.25mm×0.25um
进样口温度：300℃
进样体(ti)例：分(fen)流进样，分(fen)流比(bi)50:1
法式升(sheng)温:初始温度(d🐲u)40℃，以10℃/min速度(du)升(sheng)至300℃，坚(jian)持3min
接口温度：300℃
离子源温度：250℃
检测器电压(ya)：-1000V
品质规模：35～500m/z
热裂解前提:
进样口接口升温法式：初始温度100℃，坚持0.5min，以50℃/min升至300℃，坚持1.5min。
热裂解探头（热解头）升温法式：初始温度350℃，坚持10s，以50℃/ｓ升至750℃，坚持10s。
洗濯温度：1000℃坚持5s。
图2.4 聚甲基丙烯酸甲酯热裂解TIC图

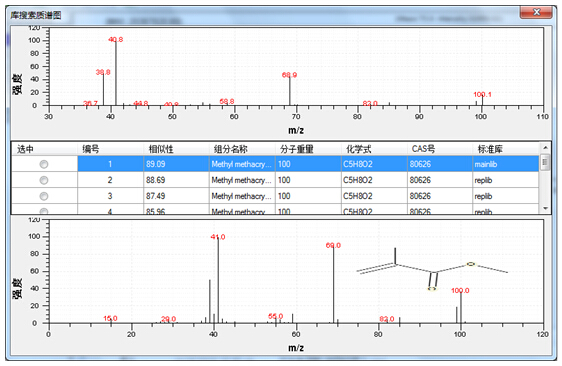

图2.5 裂解单体质谱图
3. 小结
气相色谱质谱联用仪GC-MS 6800配套莱伯泰科CDS-400热裂解仪，用于检测聚合物资料中裂解的小份子，从而能够精确揣度聚合物的成份和布局构成，并停止定性定量阐发。
相干乙酰乙酸
